Mola a gás ou mola helicoidal para matriz: quando utilizar cada uma?

A mola a gás e a mola helicoidal de aço para matriz exercem funções essenciais no desempenho de estampos.

São elas que contribuem com o controle de tensão e repetibilidade, determinantes na qualidade final da peça.

Além disso, ambas são aplicadas na ferramentaria industrial. A diferença está nas variáveis de:

• Comportamento mecânico;
• Capacidade de carga;
• Como respondem ao longo do ciclo da prensa.

Por isso, a escolha deve considerar critérios técnicos que impactam fatores variados.

Função da mola a gás e da mola para matriz no estampo

As molas são elementos ativos no controle mecânico do estampo.

Elas são responsáveis por definir o comportamento dinâmico do conjunto durante todo o ciclo da prensa.

Quando a escolha é assertiva, o desempenho fica mais próximo da excelência técnica.

Isso acontece porque a atuação delas está relacionada a:

• Desempenho contínuo;
• Confiabilidade operacional;
• Consistência dimensional das peças produzidas.

Logo, molas a gás e helicoidais atuam para proporcionar:

• Retorno controlado de componentes móveis, como placas extratoras e guias;
• Aplicação e manutenção de força sobre chapas e subconjuntos durante o ciclo;
• Absorção de energia em momentos críticos de contato e separação;
• Estabilização da conformação, reduzindo variações.

Essa atuação relaciona-se ao comportamento do material durante a estampagem, especialmente onde exige-se precisão.

Tipos de molas aplicadas nas matrizes: a gás e helicoidal

Em sistemas de matriz e punção, duas soluções podem ser utilizadas:

• Mola a gás (cilindro de nitrogênio);
• Mola helicoidal de aço (mola para matriz).

Cada uma atende a condições específicas de carga, espaço e comportamento ao longo do curso.

Mola a gás (cilindro de nitrogênio)

Utiliza um cilindro pressurizado com nitrogênio que fornece potência constante durante todo o curso de trabalho.

Essa característica é determinante em aplicações onde a estabilidade da força impacta o resultado do processo.

Com base nessa definição, ela é indicada para:

• Estampos progressivos e transfer;
• Matrizes de corte, dobra e repuxo;
• Sistemas de pressão em punções;
• Ferramentas de hot forming.

Quando escolhida corretamente, a mola a gás proporciona:

• Força constante durante todo o curso;
• Maior controle sobre o estampo;
• Redução de variações produtivas;
• Alta densidade em espaços reduzidos.

Além disso, o uso dos cilindros eleva a previsibilidade em processos em que pequenas variações impactam a qualidade final.

Para oferecer as melhores opções ao mercado, a Nitrocut conta com a parceria da Azol-gás.

A marca é referência no desenvolvimento de soluções com nitrogênio para aplicações industriais exigentes.

Mola helicoidal de aço (mola para matriz)

A mola helicoidal de aço, ou mola para matriz, é uma solução mecânica tradicional amplamente utilizada em ferramentaria e operações de estamparia de metais.

Caracteriza-se pela força progressiva. Ou seja, a carga aumenta conforme a compressão.

É uma solução versátil, eficiente e consolidada no ambiente industrial utilizada em:

• Operações intensivas;
• Construção de moldes;
• Operações de estampo em geral;
• Sistemas com maior flexibilidade operacional.

Principais benefícios técnicos:

• Facilidade de instalação e substituição;
• Ampla padronização dimensional;
• Disponibilidade para reposição rápida;
• Simplicidade de aplicação.

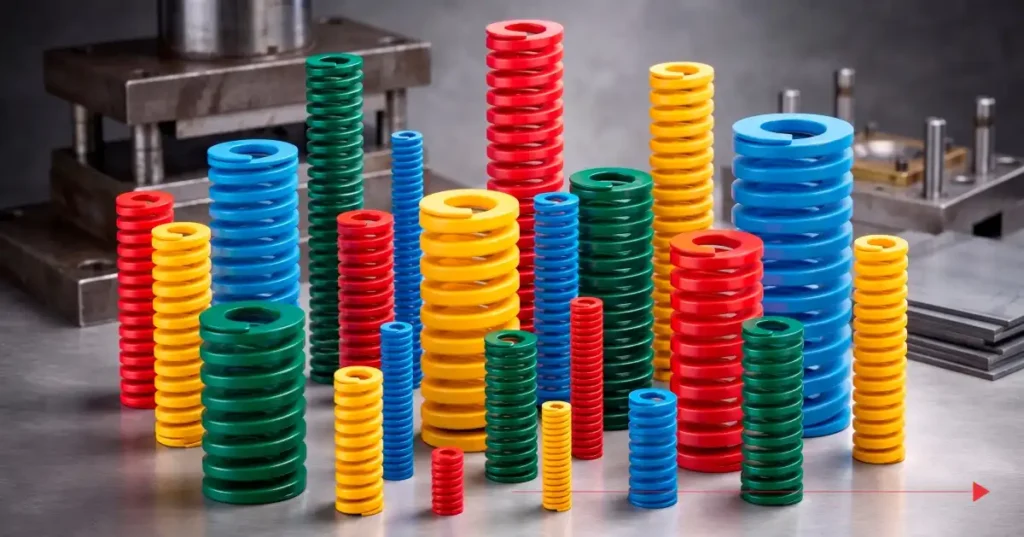

Um ponto relevante na especificação é a classificação por cores, padrão amplamente utilizado na indicação de diferentes faixas de carga e rigidez.

Veja algumas recomendações:

• Molas azuis: aplicações de carga média;
• Molas vermelhas: maior capacidade de carga para operações exigentes;
• Molas amarelas: altas cargas e operações críticas, porque suportam esforços elevados com segurança e durabilidade.

Esse sistema por cores facilita a identificação e aplicação correta diretamente no ambiente produtivo.

A Nitrocut trabalha com molas reconhecidas mundialmente, como as fabricadas pela Tohatsu, garantindo alto padrão de qualidade e confiabilidade.

Comparativo técnico: mola a gás e mola helicoidal

A escolha entre mola a gás e mola helicoidal deve ser orientada por critérios técnicos objetivos.

Abaixo, um comparativo direto que facilita a análise das principais diferenças:

Critério	Mola a gás  (cilindro de nitrogênio)	Mola helicoidal de aço  (mola para matriz)
Tipo de força	Constante ao longo do curso	Progressiva (aumenta com a compressão)
Faixa de carga	Altas cargas (kN elevados)	Cargas médias a moderadas
Estabilidade do processo	Alta previsibilidade	Varia conforme o curso
Vida útil (ciclos)	Elevada, com comportamento estável	Dependente da aplicação e compressão
Espaço de instalação	Alta densidade de força	Requer maior volume para a mesma carga
Manutenção	Técnica e controlada	Simples e rápida substituição
Padronização	Sistemas específicos por fabricante	Classificação por cores
Custo inicial	Mais elevado	Mais acessível
Custo operacional	Otimizado ao longo do tempo	Pode aumentar com substituições

Critérios técnicos para especificação da mola ideal

A definição adequada passa por uma análise técnica do processo e das condições de operação.

Os principais critérios incluem:

• Carga necessária (kN): determina a força que a mola exerce no funcionamento correto do estampo;
• Curso de trabalho (mm): está relacionado ao deslocamento exigido. Cada tipo responde de forma diferente ao longo do curso;
• Frequência de operação (ciclos): influencia diretamente a durabilidade do componente;
• Espaço disponível no estampo: limita a escolha do tipo de mola. Em projetos compactos, soluções com maior densidade, como a mola a gás, tendem a ser mais eficientes;
• Nível de criticidade: aplicações mais sensíveis à variação de força demandam maior controle e previsibilidade;
• Compatibilidade com normas técnicas (ISO, DIN): garante padronização, intercambialidade e segurança.

Esses parâmetros orientam uma escolha mais precisa e contribuem para o desempenho consistente do ferramental ao longo do tempo.

Para evitar dúvidas, a Nitrocut atua como parceira técnica de clientes, apoiando a especificação correta de componentes para ferramentaria e estamparia.

Com atendimento em todo o Brasil, a Nitrocut conecta fabricantes de componentes à realidade do chão de fábrica, com suporte técnico especializado e logística eficiente.

Precisa especificar a mola ideal para sua indústria? Fale com nossos especialistas agora.
